            Cara  memahami Gejala backlight-inverter                            mati protek

Sedikit pemahaman, perihal cara kerja Backlight  -inverter sebuah teve  lcd yang berbeda ,dan menganalisa kerusakan di bagian,inverternya,dengan code code kedipnya lamu led indikatornya, menunjukan, bahwa teve lcd tersebut protek, karena, gagal setarnya di bagia inverterya,

ADA beberapa tanda tanda,yang di sebabkan protteknya tv lcd dengan di tandai beberapa gejala
Yang sanggup di baca melalaui,indikator led  control dan  tampian layar di depanya,
kita sanggup menganalisa, bahwa teve tersebut protek dan untuk teve lcd ada beberapa tanda tanda.sebagi berikut, berdasarkan analisa aku dan sahabat sahabat tentunya,yang sering menemukan kasus,
Kerusakann , protek di serpihan inverternya,
  1. Layar sanggup nyala sebentar, terus gelap lagi sedangkan untuk led conttrol atau indikator terus menyala hijau,sedangkan bunyi tetap ada,
  2. Layar nyala sebentar terus teve eksklusif mati, sedangkan indikator ledcontro terus menyala.tapi berubah merah nyalanya,,
  3. Dan yang ketiga lampu serpihan backlight. menyala kedip kedip.

Itu tadi beberapa tanda protekyang sanggup di analisa.dandi baca,
Penyebab,dan kerusakan ,yag menjadikan teve protek ada beberapa part atau komponen , yang, menciptakan teve tersebut protek di antaranya adalah;;


Salah satu kerusakan di travo ,HV (HIGH VOLTAGE) Aada yang rusak.secara fisik sanggup di lihat ,gososng atau emailnya,kelihatan rusak atau kebakar.
Travo yang sudah rusak kalau kita cek.Resistansinya. pada kumparan sekundernya(Bagian tegagan tinggi ) Biasanya berbeda niilainya, dengan travo lainya yang masih normal tentunya.uuntuk penggukuran kadang sanggup lebih besar, dan bahkan sebaliknya, lebiih kecil

Kerusakan di CCPL tidak menyala. lantaran putus atau. ls kontak itu juga sanggup menjadikan inverter protek.
Kerrusakan di sebuah kapasitor tegangan tinggi, juga sanggup menjadikan inverter tersebbut protek.
Atau ada solderan di serpihan tegangan. tinggi (HV)yang los kontak, juga , sanggup bikin protek.
Bisa juga di serpihan bord  inverter ada yang rusak juga bisa,, menjadikan tidak bekerjanya, CCF.

Penyebab CCFL Inverter mati protek ada beberapa macam,

Apakah sirkit sanggup di lumpuhkan untuk serpihan proteknya? bisa, kalau kta tau data shetnya.

Pada ketika backlght menyala,  pertama kali,  tegangan , backlight, beum setabil, Dan ha ini sanggup memicu, sirkit. Protek akttif , bekerja. maka pada ummnya, sirkit protek di tunda dulu,beberapa detik kerjanya,Pada
saat pertama kalai inverter di hhidupkan.

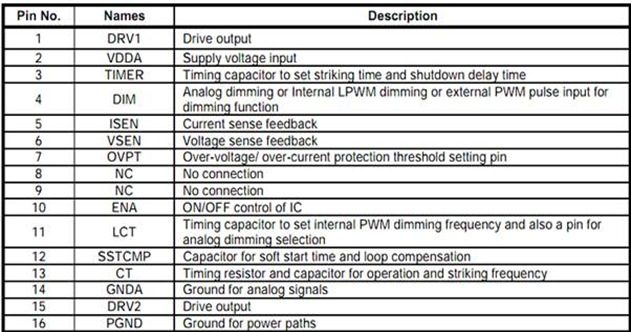

Dibawah ini yaitu pola pin-out sebuah ic driver inverter CCFL OZ9983. yang di pergunakan oleh beberapa teve lcd tentunya, yang masih memppergunakan, bord (inverter ccfl)
dengan code code kedipnya lamu led indikatornya LCD TV  PROTEK
Lamanya penundaan sistim protek ditentukan oleh besarnya nilai kapasitor pada pin-3 TIMER. Makin besar nilai kapasitor maka makin usang penundaan kerja sistim protek. Jika pin ini eksklusif dishort ke ground…..maka sistim protek akan tidak bekerja sama sekali.
WARNING Mematikan sirkit protek mungkin sanggup berakibat Power FET inverter rusak kalau ternyata tranfo HV rusak (short)
Beberapa pola lainnya pin protek IC Driver Inverter yang perlu dishortkan ke ground
  • TL5001 pin-5
  • TL1451 pin-15
  • TL5451 pin-15
  • BA9741 pin-15
  • BA9743 pin-15
  • MB3775 pin-15
  • AT1741 pin-15
  • AT1380 pin-2
  • KA7500 pin-1 dan 16
  • TL494 pin-1 dan 16
  • FA3629 pin-15 dan 16
  • FA3630 pin-7 and 10
  • OZ960 OZ962 pin-2
  • OZ965 pin-4
  • OZ9RR pin-8
  • AAT1100 pin-8
  • AAT1107 pin-15
Kapasitor pada pin ini diopen (dilepas)
  • BIT3101 pin-2 dan 15
  • BIT3102 pin-5
  • BIT3105 pin-4
  • BIT3106 pin-4 dan 27
  • BIT3107 pin-4
  • BIT3193 pin-15
Untuk mengetahui beberapa ic yang di pergunakan.oleh inverter, kita harus tau data shetnya , dan kita harus googling di internet, ini untuk beberapa.linkk penyediia data shet silahkan cari sendiri menur kebuuhan masing masing.''DATA SHEET.
Ok sobat semuanya , gampang mudahan ada keuntungannya  untuk artikel ini,
dan sekali lag jangan coba coba, tanpa dasar pengetahuan, elektronik lantaran akibatnya, akan fatall, Mendingan kalau kita tidak tau dasar perihal elektronik di serahkan saja ke yang ahlinya,
Akhir kata jangan lupa untuk like dan shear goresan pena aku ini kalau di rasa bermanfaat.


Sumber http://www.ic-smdtv.com
